在工厂气路中的压力，通常不高于1.0MPa。但在有些情况下，却需要少量、局部高压气体：

1）气路中个别或部分装置需要高压（比主管路压力高）

2）工厂主气路压力下降，不能保证气动装置的最低使用压力时，利用增压阀（SMC VBA）提供高压气体，维持气动装置正常工作。

3）空间狭小，不能配置大口径气缸，但输出力又必须确保。

4）气控式远距离操作，必须使用增压以弥补压力损失。

5）需要提高气液联用缸的液压力。

6）希望缩短向气罐内充气至一定压力的时间。

7）防爆氛围气中想提高压力时。

8）气缸一侧想增压时。

9）气路终端用户的装置要求各不相同的高输出力的场合。

为此，可以通过SMC VBA系列增压阀，将工厂气路中的压力增至2~4倍，但最高输出压力小于2MPa。这样做和建立高压气源相比，可节省成本和能源。

SMC VBA 增压阀动作原理

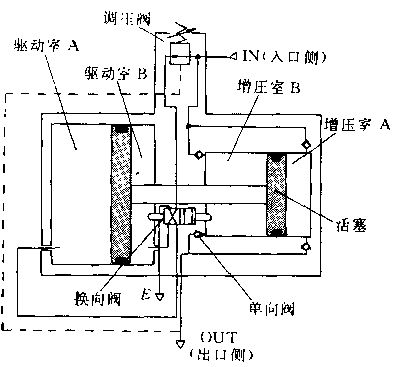

上图是SMC VBA系列增压阀的工作原理图。

输入的气压分两路，一路打开单向阀冲入小气缸的增压室A和B，另外一路经调压阀及换向阀向大气缸的驱动室B充气，驱动室A排气。这样，大活塞左移，带动小活塞页也左移，小气缸B室增压，打开单向阀从出口送出高压气体。小活塞走到头，使换向阀换向，则驱动室A进气，驱动室B排气，大活塞反向运动，增压室A增压，打开单向阀，继续向输出口送出高压气体。以上动作反复执行，便可从出口得到连续输出的高压气体。出口压力反馈至调压阀，可使输出口压力自动保持在某一值。当需要改变出口压力时，可调节手轮，便能得到在增压比范围内的任意设定的出口压力。若出口反馈压力与调压阀的可调弹簧力相平衡，增压阀就停止运转，不再输出流量。

SMC VBA 增压阀技术参数

请参照SMC VBA系列增压阀的样本。如有需要请在本站留言。

SMC VBA 增压阀选用方法

具体的选用方法，如有需要可以在本站留言。

SMC VBA 增压阀使用注意

1）SMC VBA系列增压阀出口压力超过1.0MPa，应确认管接头、气管道、气阀等的压力规格。

2）接管前应将配管吹洗干净。

3）活塞应保持水平安装。

4）先导压力控制型SMC VBA系列增压阀的先导压力为0.1MPa~0.5MPa，可由远距离操作的小型易流失减压阀提供（AR20或AW20）。

5）手轮操作型增压阀的出口压力的设定。

6）先导压力控制型增压阀出口压力设定。

7）非常情况下，要求快速排放残压可以在增压阀后设置三通阀。

8）一次侧压力变动大，有可能导致二次侧压力超出设定范围，应有安全对策。

9）二次侧有必要安装空气过滤器和油雾分离器。

10）油雾器应在二次侧，不能在一次侧。

11）作业完成，一次侧残压应释放掉。

12）增压阀排气口应单独配管，以防形成背压。

13）应加持增压阀两端搬运，绝对不要拿中间的黑色凸部手轮。

14）不要淋浴、阳光直射

15）一日排放（手动式）和检查（自动式）一次冷凝水（各处）

16）为了缩短向气罐内充气的时间，增压阀可并联一单向阀使用。
