减压阀的作用

将较高的进口压力调节并降低到符合使用要求的出口压力,并保证调节后的出口压力稳定。其他减压装置(如节流阀)随能降压,但无稳压能力。



减压阀的分类

按照调节压力的方式,分为直动式和先导式减压阀。

按调压精度,有普通型和精密型。



直动式减压阀

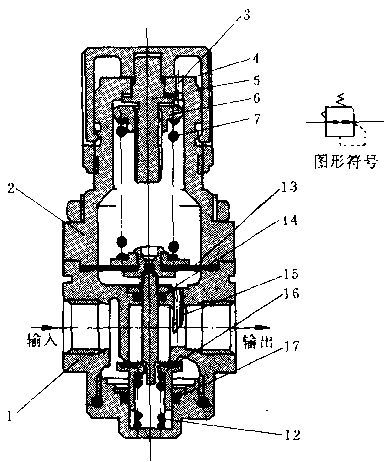

 减压阀AR结构原理图

减压阀AR结构原理图2



上图是平衡式减压阀,阀杆16的下部与二次侧压力相通,故阀芯上下所受气压力是平衡的,压力的变动(不论一次侧还是二次侧)不影响阀芯上下气压力的平衡,故这种结构形式的压力特性好。

膜片式减压阀的工作原理是:将手轮外拉,见到黄色圈后,顺时针旋转手轮,调压弹簧被压缩,推动膜片组件下移,通过阀杆,打开阀芯,则进口气压力经过阀芯节流降压,有压力输出。出口压力气体经过反馈管进入膜片下腔,在膜片上产生一个向上的推力。当此推力与调压弹簧力平衡时,出口压力便稳定在一定值。

若进口压力有波动,譬如压力瞬时升高,则出口压力也随之升高。作用在膜片上的推力增大,膜片上移,向上压缩弹簧,从膜片组件中间的溢流孔瞬时溢流。并靠复位弹簧及气压力的作用,使阀杆上移,阀门开度减小,节流作用增大,使出口压力回降,直至达到新的平衡为止。重新平衡后的出口压力又基本上恢复至原值。

若进口压力不变,输出流量变化,使出口压力发生波动(增高或降低)时,依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆,仍能起稳压作用。当输出流量为零时,出口气压力通过反馈管进入膜片下腔,推动膜片上移,复位弹簧力推动阀杆上移,阀芯关闭,保持出口压力一定。当输出流量很大时,高速流使反馈管处静压下降,即膜片下腔的压力下降,阀门开度加大,仍能保持膜片上的力平衡。

逆时针旋转手轮,调压弹簧力不断减小,阀芯逐渐关闭,膜片下腔的压缩空气,经溢流孔不断从排气孔排出,直至最后出口压力将为零。

调压完成后,将手轮压回,手轮便锁住,以保持调定压力一定。故称为锁定型手轮。
