省空间气缸
省空间气缸指的是气缸的轴向或径向尺寸比标准气缸有较大减小的气缸。具有结构紧凑、重量轻、占地空间小等优点。
薄型气缸(SMC CQ2、CQS系列)

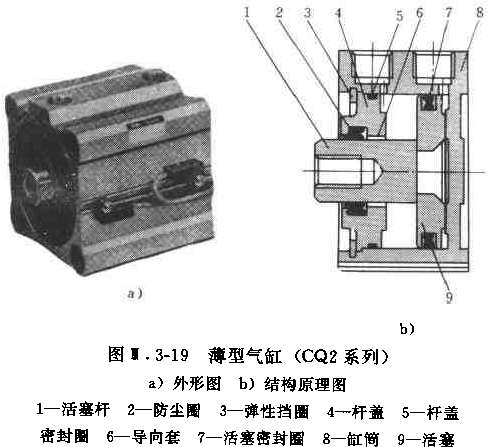

指行程短的气缸。缸筒与无杆侧端盖压铸成一体,杆盖用弹性挡圈固定,缸体为方形,如下图所示。可以有各种安装方式。用于固定夹具和搬运中固定工件等。
自由安装型气缸(SMC CU系列)

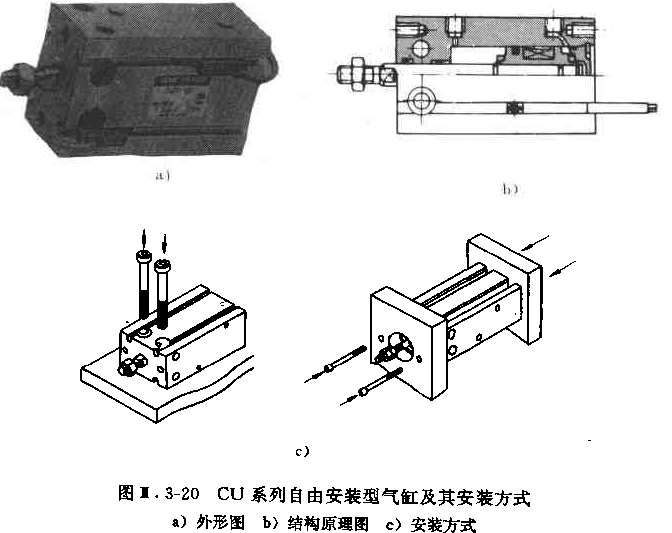

SMC CU系列也是一种行程短气缸。缸筒与杆盖压铸成一体,无杆侧端盖用弹性挡圈固定。缸体为长方形,不需托架,从哪个方向都可以直接安装,故称为直接安装型气缸。这种气缸不仅省空间,而且安装精度高,强度增强。下图所示是自由安装型气缸及其安装方式:
椭圆形活塞气缸(SMC MU系列)
SMC MU系列气缸的活塞形状是椭圆形的,故称为椭圆形活塞气缸。在相同输出力下,活塞径向可减半,故也称扁平气缸。可在狭窄空间安装。可保证活塞杆不回转,不回转精度及活塞杆的最大允许扭转力矩见下表:
缸径/mm |
25 |
32 |
40 |
50 |
63 |
杆不回转精度 |
±1 |
±0.8 |
±0.5 |
活塞杆的最大允许扭转力矩 |
0.25 |
0.55 |
1.25 |
2 |

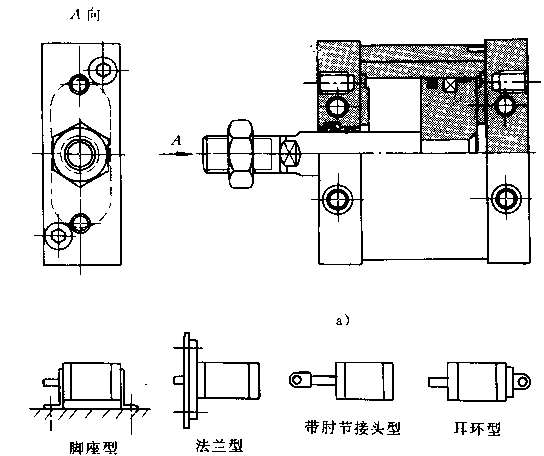

缸体为长方形,不需托架,个方向都可安装,节省空间。下图是椭圆形活塞气缸及其安装方式:
|
