带磁性开关的气缸·磁性开关的安装方法

常见的有以下几种安装方法:

1)用钢带固定

在钢带内侧涂有一层胶抗滑层。如图所示:

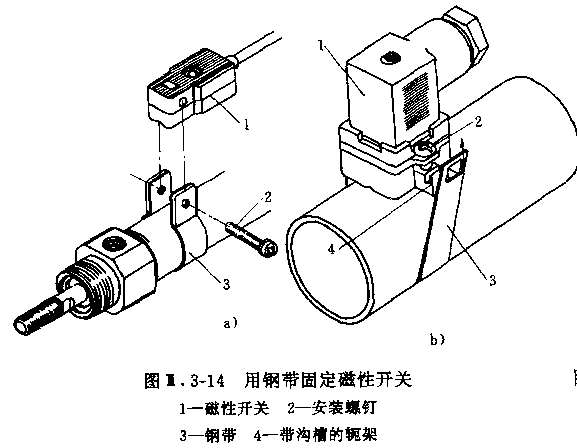

SMC 磁性开关安装方式-用钢带固定

图a是通过螺钉将磁性开关锁紧在外侧的正确位置上。图b是将安装用钢带沟槽的轭架上,旋动安装螺钉,则磁性开关就被紧固在缸筒上。此固定方法安全,但紧固力不能过大,以防止拉长钢带反而不能固定,甚至拉断钢带。钢带安装时不要倾斜,否则受冲击返回至正常位置时便会松动。适用于无拉杆的中小型缸。

2)固定在导轨上

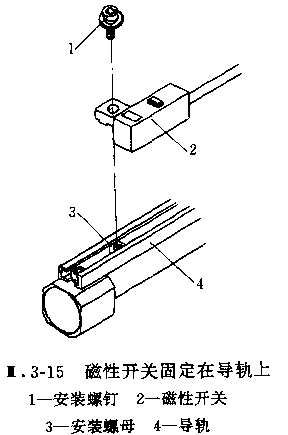

SMC 磁性开关安装方式-固定在导轨上

开关壳体上有一带孔的夹片,导轨中有一可滑移的安装螺母,将安装螺钉穿过夹片孔,对准螺母拧紧,则开关便紧固在导轨上。这张安装方法通常用于中小型气缸及带安装平面的气缸。



 3)卡固在拉杆上

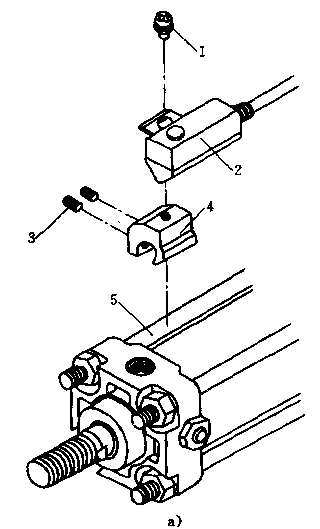

SMC 磁性开关安装方式-卡固在拉杆上

开关壳体上有带孔夹片或带孔凸缘。图中所示是将安装件用止动螺钉固定在拉杆上,然后再将开关固定在安装件上



4)直接安装

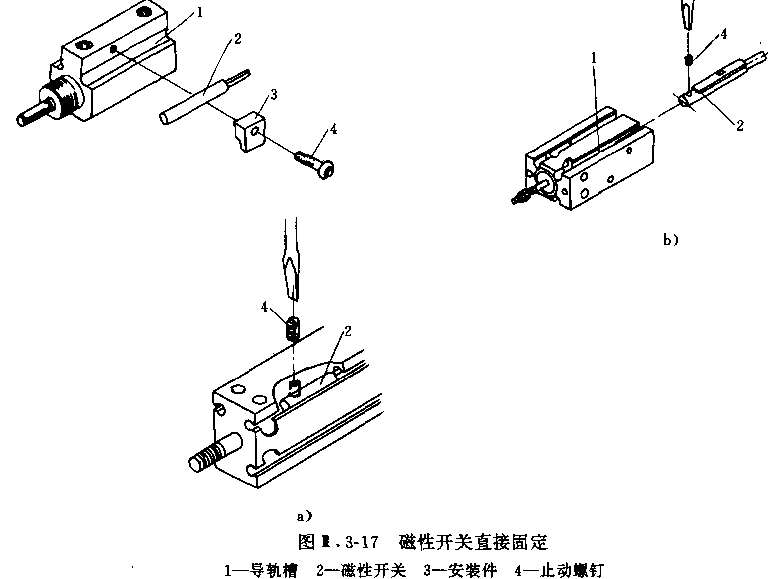

SMC 磁性开关安装方式-直接安装

将磁性开关插入导轨槽中,用止动螺钉固定,或通过安装件用止动螺钉固定。
