【工作原理】

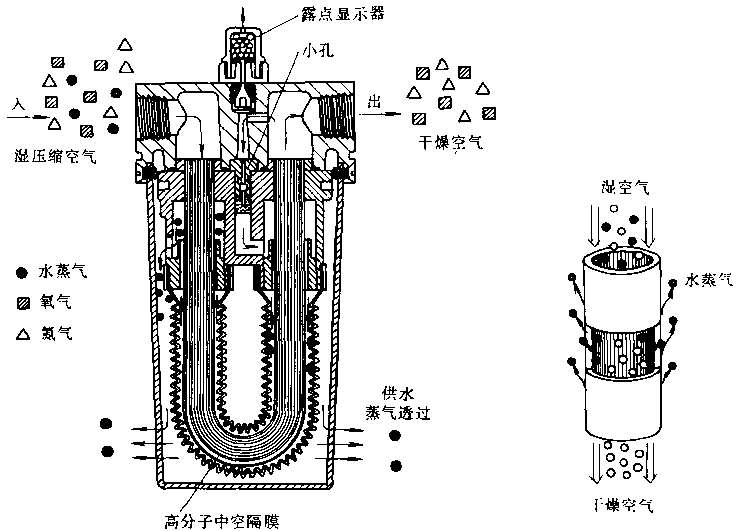

SMC 高分子膜式干燥器原理图



上图是SMC IDG系列高分子隔膜式干燥器的工作原理图。特殊的高分子中空隔膜只能让水蒸气通过,空气中的氮气和氧气不能通过,当湿的压缩空气进入中空隔膜时,在隔膜内外侧的水蒸气分压力差的作用下,仅水蒸气通过隔膜,进入中空隔膜的外侧,进口便得到干燥的压缩空气。利用部分出口的干燥压缩空气,通过极细的小孔降压,流向中空隔膜外侧,将水蒸气带出干燥器外。因中空隔膜外侧总处于低的水蒸气分压力状态,故能不断进行除湿,不需要设置排水器。



【功能特点】

SMC IDG系列高分子隔膜式干燥器体积小、重量轻、无需排水器,带露点显示器,不用氟利昂,不用电源,除水率高,输出空气的大气压露点可达-60℃,无振动,无排热,使用寿命长,安装方便,可与前置过滤器(油雾分离器及微雾分离器)组合使用。


【技术参数】

请参见SMC IDG系列高分子膜式干燥器样本。





【选用方法】

1)确认使用条件。例如,出口空气流量,出口空气大气压露点,进口空气压力,进口空气温度,允许压力降,压缩空气的供给能力。

2)根据进口空气温度对出口空气流量进行修正。

……更为详细的选型方法,请在网站留言咨询。



【使用注意】

1)按干燥器上的箭头方向安装。

2)本干燥器要消耗一定量压缩空气,降水蒸气从外罩和露点显示器处吹出。若湿的分流流量不能直接排至室内,可以安装排出分流流量的接头,用管子将这些湿空气引至室外排放。

3)本干燥器的一次侧,必须安装油雾分离器和微雾分离器,以清除进口空气中的油分。

4)进口空气温度应低于环境温度,以免内部积存水滴,使除湿能力降低。
