【工作压原理】

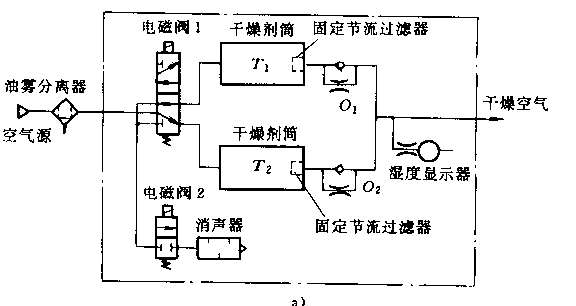

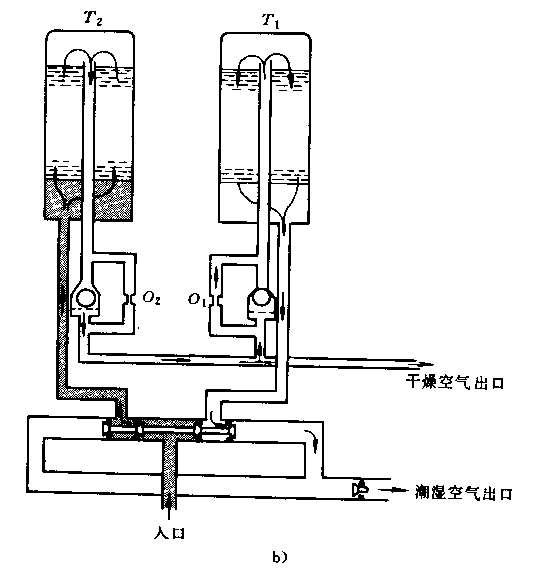

上图是无热再生吸附式冷干机的工作原理图。其中的吸附剂对水分具有高压吸附、低压脱附的特性。为利用这个特性,干燥器有两个充填了吸附剂的相同的吸附筒T1和T2.除去油雾的压缩空气,通过二位五通阀,从吸附筒T1的下部流入,通过吸附剂层流到上部,空气中的水分在加压条件下被吸附剂层吸收。干燥后的空气,通过单向阀,大部分从输出口输出,供气动系统使用。同时,约占10%~15%的干燥空气,经固定节流孔O2,从吸附筒T2的顶部进入。因吸附筒T2通过二位五通阀和二位二通阀与大气相同,故这部分干燥的空气迅速减压,流过T2中以来吸收水分已达饱和状态的吸附剂层,吸附剂中的水分在低压状态下脱附,脱附出来的水分随空气排至大气,实现了不许外加热源而使吸附剂再生的目的。由定时器周期性的对二位五通电磁阀和二位二通电磁阀进行切换(通常5~10min切换一次),使T1和T2定期的交换工作,使吸附剂轮流吸附和再生,便可得到连续输出的干燥压缩空气。在压缩空气的出口处,装有湿度显示器,可定性的显示压缩空气的露点温度。
【技术参数】
参见SMC吸附式干燥器样本
【选用方法】
冷冻式干燥器虽能提供大量的优质干燥空气,但大气压露点只能达到-啊·17℃。
吸附式干燥器体积小、重量轻、易维护,大气压露点可达-30~-50℃,但处理流量小,最大流量不大于780L/min(ANR),故适合处理空气量小但干燥程度要求高的场合。
【使用注意】
1)进出口不得装反。应水平装。进口应设置空气过滤器和油雾分离器。
2)若在吸附式干燥器前设置冷冻式干燥器,则出口压力露点可低至-50℃。
3)若希望在不停气条件下更换吸附剂,应设计旁路系统。
4)应先加压再接通电源。
5)要防止电磁换向阀动作不良可能出现的压缩空气不流动问题。
6)排出的再生流量及湿度显示器排出的空气应对环境无影响。
7)吸附剂长期使用会粉化,应在粉化前予以更换,以免粉末混入压缩空气中。
8)干燥器长期不用,吸附剂可能是湿的。再次使用之前,应关闭吸附式干燥器二次侧的阀,进行再生,使吸附剂干燥时必要的。 |
