SMC AM、AFM系列油雾分离器作用·工作原理·技术参数·使用注意所有本站原创文章,如需转载,请注明来自SMC气动服务网违者必究!

【作用】

SMC AM、AFM系列油雾分离器可分离掉主管路过滤器和空气过滤器难以分离掉的0.3~5μm气状溶胶油粒子及大于0.3μm的锈末、炭粒。装在电磁阀先导阀及间隙密封滑阀的气源上最合适。



【工作原理】

SMC AFM AM结构原理图

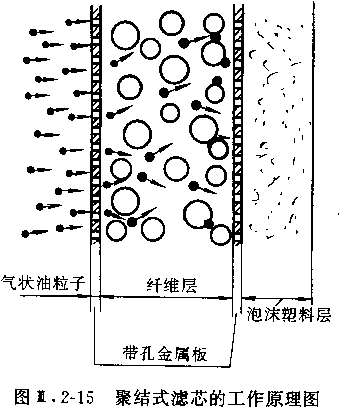

SMC 聚结式滤芯原理

AM系列油雾分离器与AFF系列主管路过滤器的结构相似,仅滤芯材料不同。本滤芯以超细纤维和玻璃纤维材料为主,两端考橡胶密封。由于滤芯过滤面积大,且滤芯有金属骨架,故其使用寿命长,可不使用前置过滤器。

AFM系列油雾分离器与AF系列空气过滤器的主体结构类似,见上图,其工作原理见上图。压缩空气从进口流入滤芯内侧,再流向外侧。进入纤维层的油粒子,依靠其运动惯性被拦截、并相互碰撞或粒子与多层纤维碰撞,被纤维吸附。更小的粒子因布朗运动被纤维吸附。且越往外,粒子逐渐增大而成为液态,凝聚在特殊的泡沫塑料层表面,在重力作用下流落至杯子底部再被排出。



【技术参数】

 参见SMC AM与AFM样本。



【选用方法】

主要还是根据流量确定AM或者AFM系列的主体大小,然后确定接口大小等。如有选型疑问,请在网站留言。



【注意事项】

AM系列油雾分离器的使用注意事项参见AFF系列主管路过滤器的使用注意事项。

AFM系列油雾分离器的使用注意事项参见AF系列空气过滤器的使用注意事项。

在AFM系列油雾分离器的前面,应安装AF系列空气过滤器,以提高AMF油雾分离器的使用寿命。

要用于压力没有脉动的条件下。

要尽量靠近使用端安装。

使用流量不要超过额定流量,否则已凝聚的油滴会被气流从滤芯的表面上撕下来流向出口侧,不能充分发挥油雾分离器的性能。

所有本站原创文章,如需转载,请注明来自SMC气动服务网违者必究!2009-5-31 23:47:20
