【作用】
安装在主管路中。清除压缩空气中的油污、水和粉尘等,以提高下游干燥器的工作效率,延长精密过滤器的使用时间。
【工作原理】

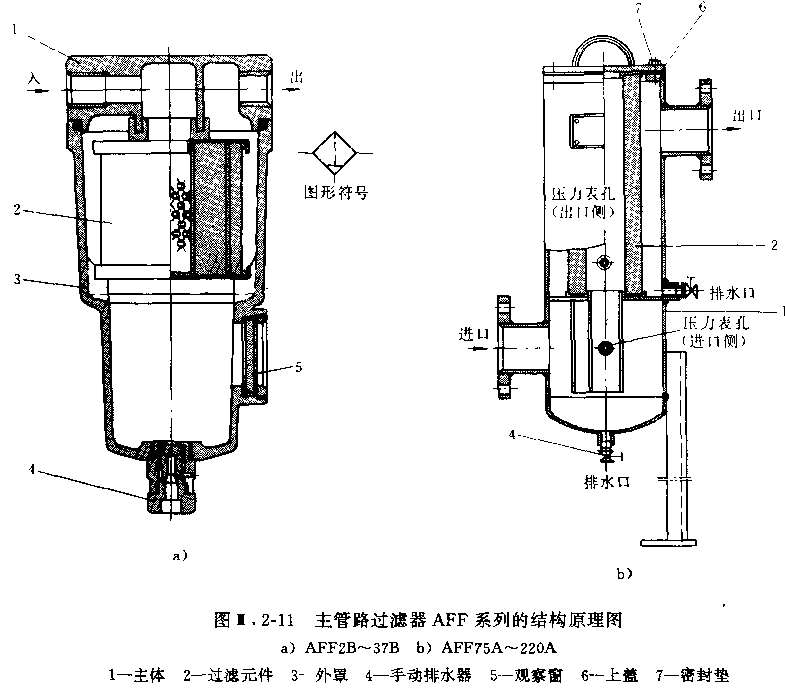

下图是主管路过滤器的结构原理图。通过过滤元件分离出来的油、水和固态污染物等,流入过滤器下部,由手动排水器或自动排水器排出。
滤芯的过滤面积比AF系列大10倍,配管口径在2in以下的过滤器的过滤元件还带有金属骨架,故本过滤器使用寿命长。法兰连接的过滤器的上盖可直接固定滤芯,故滤芯更换容易。
【技术参数】
参见SMC AFF系列主管路过滤器样本。
【选用方法】
应根据通过主管路过滤器的最大流量不得超过其额定流量,来选择主管路过滤器的规格,并检查其他技术参数也要满足使用要求。若通过流量过大,则通过滤芯的流速过大,会将凝聚在滤芯上的液体吹散,流向二次侧,反而造成下游的污染。
【使用注意】
1)本过滤器要用于压力没有脉动的场合。
2)用差压计测定通过过滤器两端压降,当压降大于0.1MPa时,应更换过滤元件。
3)应垂直安装。从观察窗能看见液面时,应打开手动排水阀放水。
4)使用自动排水器时,排水管外径使用 |
