【作用分类】
除去压缩空气中的固态杂质、水滴和污油滴等,不能除去气态油、水。
按过滤器的排水方式,有手动排水型。自动排水型按无气压时的排水状态,有常开型和常闭型。
【工作原理】

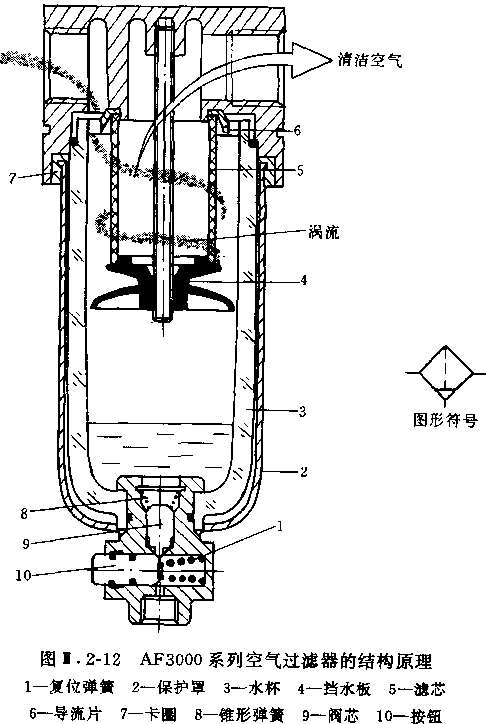

从进口流入的压缩空气,经导流片的切线方向的缺口强烈旋转,液态油水及固态污染物受离心作用,被甩到水杯内壁上,再流至底部。除去了液态油水及杂质的压缩空气,通过滤芯进一步清除微小固态颗粒,然后从出口流出。
空气中的溶胶状的威力是能通过5μm的滤芯的。挡水板能防止下部的液态油水被卷回气流中。聚积在水杯内的冷凝水,按动手动按钮,便可以从排水口排出。
滤芯有金属网型、烧结型和纤维凝聚型。烧结型有铜珠烧结、树脂烧结和陶瓷烧结等。铜珠烧结滤芯的表面和内部都起到过滤作用,强度好、耐用,可清洗几次重复使用。纤维凝聚型有树脂类、人造纤维类材料等。金属网型知识表面起到过滤作用。
【技术参数】
参见三联件样本。
【选用方法】
应根据通过主管路过滤器的最大流量不得超过其额定流量,来选择主管路过滤器的规格,并检查其他技术参数也要满足使用要求。若通过流量过大,则通过滤芯的流速过大,会将凝聚在滤芯上的液体吹散,流向二次侧,反而造成下游的污染。
【注意事项】
1)过滤器要用于压力没有脉动的场合。
2)用压差表测定过滤器两端压降,当压降大于0.1MPa时,应更换过滤元件。
3)应垂直安装。从观察窗能看见液面时,应打开手动排水阀放水。
4)使用自动排水器时,排水管外径使用10mm、长度应小于5m。若空压机功率小于3.7kW,必须使用常闭型自动排水器。若使用常开型自动排水器,有可能不能停止向外排气。
5)主管路过滤器上可带滤芯阻塞指示器。当过滤器两端压降大于0.1MPa时,红色指示器完全露出,此时应更换滤芯。 |
