【工作原理】

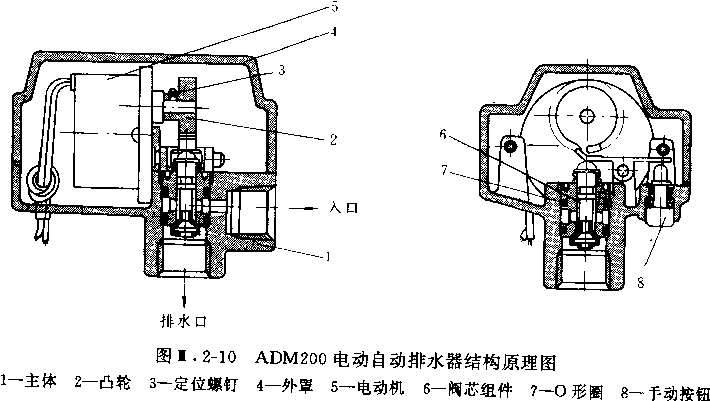

SMC ADM200电动自动排水器如上图所示,电动机驱动凸轮旋转,拨动杠杆,使阀芯每分钟动作1~4次。按下手动按钮,也可排水。



【技术参数】

SMC ADM200系列电动排水器的主要技术参数为:最高使用压力1.0MPa,环境及介质温度-5~60℃(未冻结时),动作频率1~4次/min,排水时间每次2s。进口Rc1/2,排水口Rc3/8。电源50Hz、220V,耗电量4W。



【功能特点】

1)可靠性高,高粘度液体也可排出。

2)排水能力大。

3)可将气路末端或最低端(如气罐最低处)的污水排尽,以防止绣及污水干后产生的污染物危害下游的元件。

4)排水口可装长配管。

5)可直接装在空压机下端使用。

6)抗振能力比浮子式强。



【使用注意】

1)安装前,必须清除残留在气罐内的积水。

2)自动排水器的进口处应安装截止阀,以便检查保养。排水口应垂直向下。

3)阀芯组件内积有灰尘时,可按手动按钮进行清洗。
