常开型:

当水杯内无气压时,浮子靠自重落下,压块关闭上节流孔,活塞靠弹簧力压下,活塞杆与O形圈脱开,冷凝水通过排水口排出。

当水杯内压力大于最低动作压力(0.1MPa)时,活塞受气压力作用,克服弹簧力及摩擦阻力上移,排水口被关闭。输入流量小,压力达不到最低动作压力,排水口不能关闭,排完水后就排气。

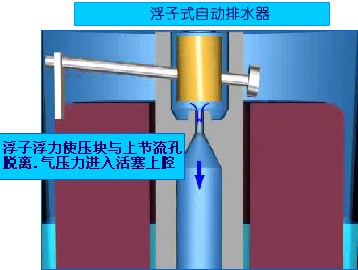

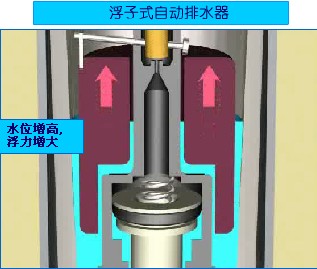

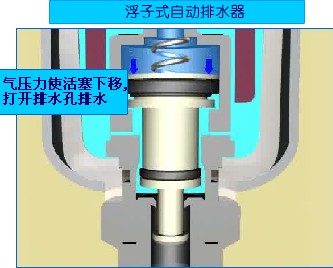

当水杯内的水位升到一定位置,浮子浮力使压块与上节流孔脱离,气压力进入活塞上腔,活塞下移,排水口被打开排水。

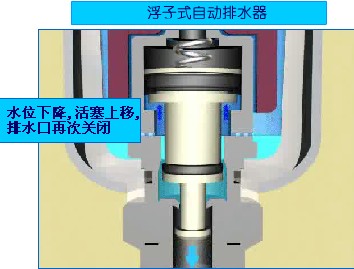

水位下降到一定位置,上节流孔又被关闭。活塞上腔气压通过下节流孔排泄,活塞上移,排水口再次被关闭,这时水已基本排完。阀组件用于排放残压。
