后冷却器【作用】【分类】【工作原理】【技术参数】【使用注意】所有本站原创文章,如需转载,请注明来自SMC气动服务网违者必究!

1、后冷却器的作用

 空压机输出的压缩空气温度可达180℃,在此温度下空气中的水分完全呈气态。后冷却器的作用就是将空压机出口的高温空气冷却至40℃以下,将大量水蒸气和变质油雾冷凝成液态水滴和油滴,以便将它们清除掉。


2、后冷却器的分类

后冷却器有风冷式(SMC HAA系列)和水冷式(SMC HAW系列)两种。

风冷式不需要冷却水设备,不用担心断水或水结冰。占地面积小、重量轻、紧凑、运转成本低、易维修,但只适用于进口空气温度低于100℃,且处理空气量较少的场合。

水冷式散热面积是风冷式的25倍,热交换均匀,分水效率高,故适用于进口空气温度低于200℃,且处理空气量较大、湿度大、粉尘多的场合。

3、后冷却器的工作原理

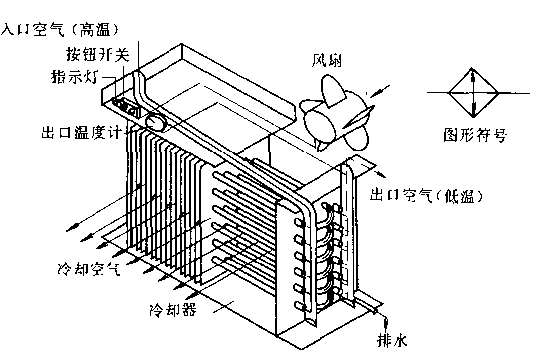

 风冷式后冷却器是靠风扇产生的冷空气吹向带散热片的热气管道来降低压缩空气温度的。如下图所示:

SMC HAA系列风冷式后冷却器的工作原理图.jpg

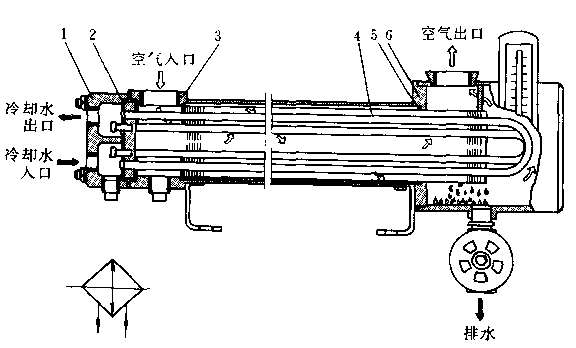

水冷式后冷却器的工作原理是把冷却水与热空气隔开,强迫冷却水沿热空气的反方向流动,以降低压缩空气的温度。水冷式后冷却器出口空气温度约比冷却水的温度高10℃。后冷却器最低处应设置自动或手动排水器,以排除冷凝水。如下图所示:

SMC HAW系列水冷式后冷却器的工作原理图.jpg



4、后冷却器的技术参数

  详细参数请参见SMC HAA和HAW系列后冷却器样本。



5、后冷却器使用注意

1)应安装在不潮湿、粉尘少、通风好的室内,以免降低散热片的散热能力。

2)离墙或其他设备应有15~20cm的距离,便于维修。

3)配管应水平安装,配管尺寸不得小于标准连接尺寸。

4)风冷式后冷却器应有防止风扇突然停转的措施。要经常清扫风扇冷却器的散热片。

5)水冷式后冷却器应设置断水报警装置,以防突然断水。

6)冷却水量应在额定水量范围内,以免过量水或水量不足而损伤传热管。

7)不要使用海水、污水做冷却水。

8)要定期排放冷凝水,特别是冬季要防止水冻结。

9)要定期检查压缩空气的出口温度,发现冷却性能降低,应及时找出原因并予以排除。
